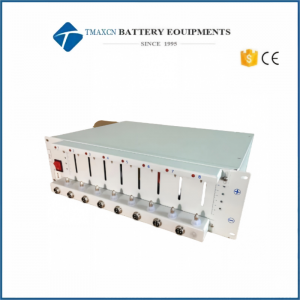

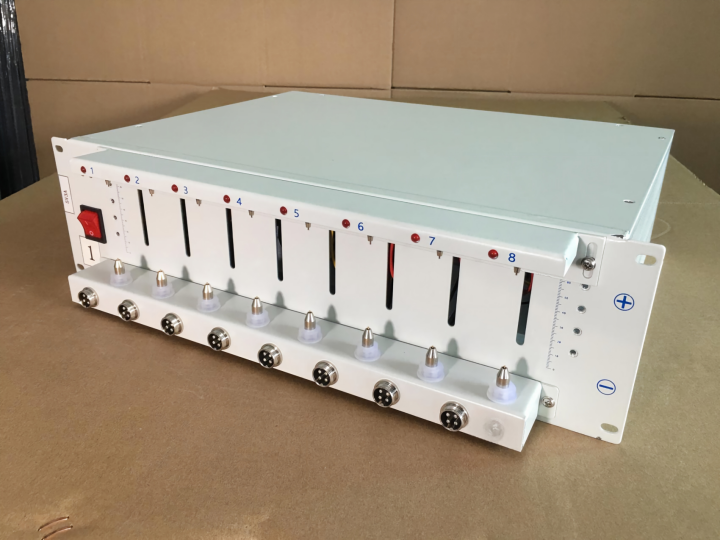

Máquina analizadora de baterías de 5V50mA y 8 canales
1. El analizador de baterías TMAX-5V50mA es un equipo de prueba de baterías de ocho canales para analizar pequeñas pilas tipo botón con un rango de corriente de 0 a 50 mAh y un voltaje de 0 a 5 V. Cada canal del analizador tiene una fuente de corriente constante y una fuente de voltaje constante independientes, que pueden programarse y controlarse mediante software informático.
2. Este sistema de prueba de pilas de botón ofrece la mayoría de las aplicaciones en campos de prueba de baterías, tales como investigación de materiales de electrodos, prueba de rendimiento de baterías, formación de baterías a pequeña escala, clasificación de capacidad, prueba de paquetes de baterías, etc.
3. El comprobador de pilas de botón es adecuado para todo tipo de pilas de botón, como pilas de litio, pilas de níquel-metal hidruro (Ni-MH), pilas de reloj de zinc-manganeso, etc.
El rango triple mejora notablemente la precisión del comprobador de baterías y, lo que es más importante, permite la función de descarga a voltaje constante (CVD). Además, ayuda a los clientes a ahorrar costes. Actualmente, se puede elegir entre modelos de 5V10mA/50mA/6A/12A, y próximamente se lanzarán más modelos.
I. Especificaciones técnicas:
Elementos indicadores | Parámetros del indicador |
tipo de unidad | TMAX-5V50mA-08CH |
especificación del equipo | 5V/1mA/10mA/20mA/50mA |
Número de canales de equipos | 8 canales |
Método de control de canal | Cada canal se controla de forma independiente, con adquisición de cuatro hilos para mediciones de corriente y voltaje. |
Características del canal | La fuente de corriente constante y la fuente de voltaje constante emplean una estructura de doble bucle cerrado. |
impedancia de entrada | ≥1 MΩ |
Voltaje | Voltaje alcance | cargar | 10 mV–5 V (Puerto del equipo) |
descargar | 0,75 V–5 V (puerto del equipo); la tensión mínima de descarga depende de la longitud del cable. |
exactitud | ±0,05% de FS, temperatura ambiente: 15°C–35°C |
Actual | Actual alcance | cargar | 0,1 mA-50 mA |
descargar | 0,1 mA-50 mA |
exactitud |
| ±0,05% de FS, temperatura ambiente: 15°C–35°C |
fuerza | Potencia de salida de un solo canal | 0,2 W |
estabilidad | 0,2% de FS |
tiempo | Tiempo de respuesta actual | ≤10 ms |
datos tomar apuntes | Frecuencia de grabación | 1 Hz |
Condiciones de registro de datos | Intervalo de tiempo mínimo: 1S |
Intervalo de voltaje mínimo: 1 mV |
Intervalo mínimo de corriente: 1 mA |
cargar | Modo de carga | Carga de corriente constante, carga de voltaje constante, carga de corriente constante y voltaje constante, y carga de potencia constante. |
condición de corte | Voltaje, corriente, tiempo relativo, capacidad, -ΔV |
descargar | Modo de descarga | Descarga de corriente constante, descarga de potencia constante y descarga de resistencia constante. |
condición de corte | Voltaje, corriente, tiempo relativo, capacidad, -ΔV |
impulso patrón seleccionable | cargar | Modo de corriente constante, modo de potencia constante |
descargar | Modo de corriente constante, modo de potencia constante |
Ancho mínimo de pulso | Recomendado: 5S o superior |
condición de corte | Voltaje, tiempo relativo |
Elementos indicadores | Parámetros del indicador |
DCIR | DCIR (Opcional) | Admite la selección de puntos personalizados para el cálculo de DCIR. |
reaparición | prueba de ciclo | Se pueden configurar hasta 399 comandos y establecer hasta 65.535 bucles. |
anidamiento de bucles | Admite hasta 5 niveles de bucles anidados. |
proteger | protección de software | Admite la protección de datos en caso de fallo eléctrico. |
Admite el arranque por reinicio (requiere una fuente de alimentación UPS). |
Protección contra sobretensión, protección contra subtensión, protección de capacidad, protección contra sobrecorriente, protección contra subcorriente |
Protección contra conexión inversa |
Método de exportación de datos | Excel , PDF |
método de enfriamiento | refrigeración por aire forzado |
Ruido de los equipos | ≤50 dB |
Método de comunicación con el ordenador anfitrión | red |
dimensión del contorno |
|
pantalla |
|
requisitos del sistema | Windows XP y versiones posteriores |
II. Requisitos del entorno operativo del equipo:
Elementos indicadores | Parámetros del indicador |
rango de temperatura de funcionamiento | 0℃-40℃ |
Rango de temperatura de almacenamiento | -10℃-50℃ |
Humedad relativa del entorno laboral | ≤70% HR (sin condensación de vapor de agua) |
Humedad relativa del entorno de almacenamiento | ≤80% HR (sin condensación de vapor de agua) |
Introduzca la energía activa | 80W |
Fuente de alimentación de entrada | Alimentación de CA 220 V ±10 %/50 Hz; otras especificaciones de alimentación están disponibles bajo petición. |

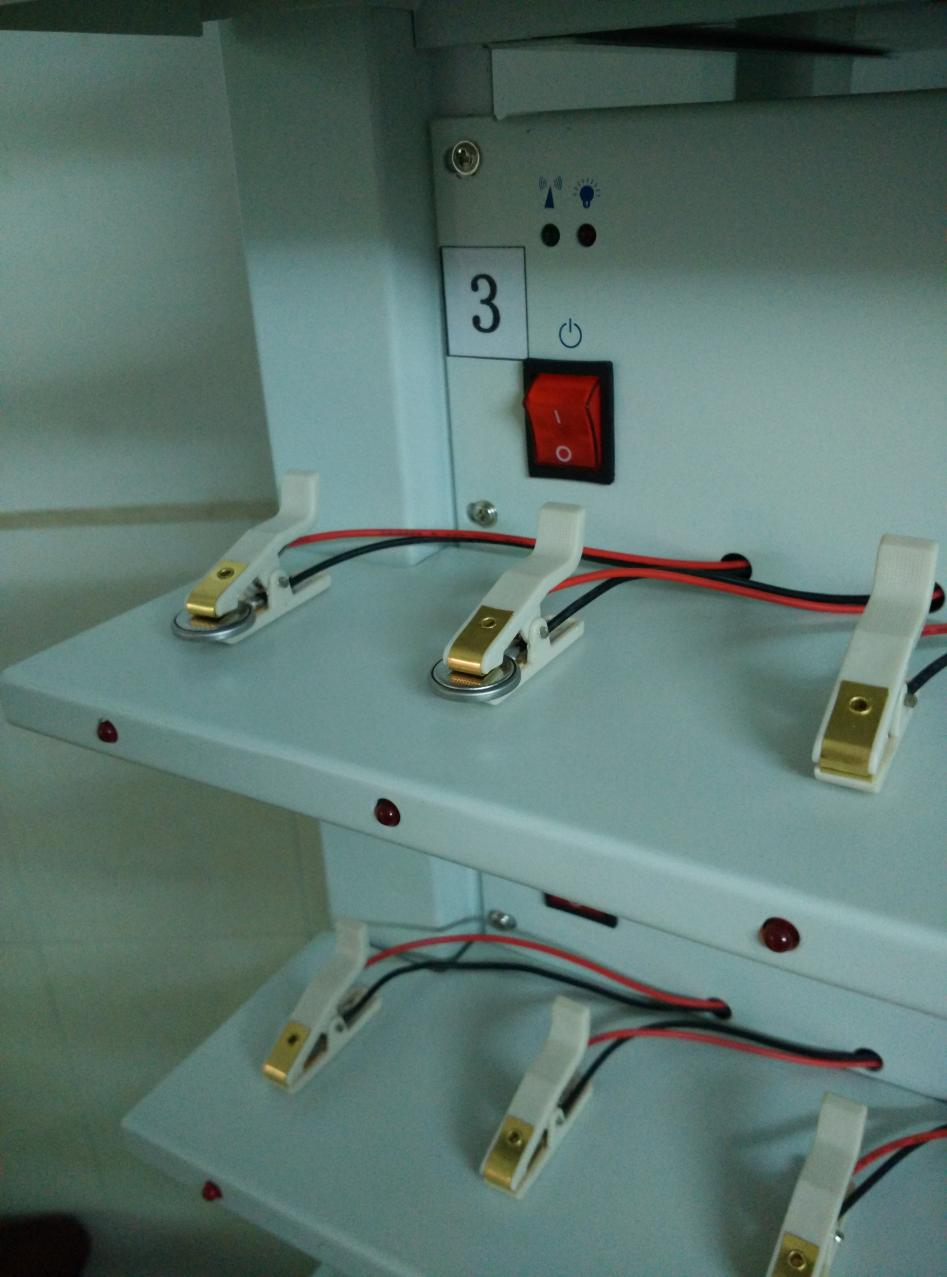

Tipo de accesorio | Fijación mediante botón, fijación mediante polímero o fijación mediante abrazadera: cualquiera de estas opciones es opcional. |
Otros requisitos |
|
IPv6 network supported
